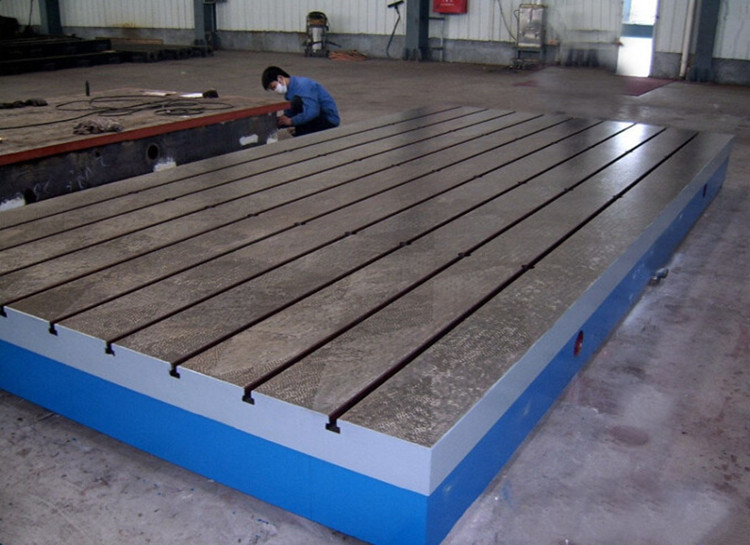

T型槽电机性能测试台的技术参数

2015年08月03日

  T型槽电机性能测试台的适用范围:发动机实验室,为发动机、测功机等提供基础实验平台,适用于各种检测,试验工作,精密测量用的基准平面;用于机械检验测量基准;检查零件的尺寸精度或形位偏差,并作紧密划线,T型槽电机性能测试台可做成振动试验台,在机械制造中也是不可缺少的基本工具。

  T型槽电机性能测试台是专门应用于大型设备的基础平板(平台),具有设计合理,结构稳定,精密度高,耐磨损等 点,技术参数:

  1、平台安装后应能达到:全长范围平面度不大于2.0mm,水平度0.2mm/m,全平台范围能 接地。

  2、材料:HT250,铸造圆角R15~20,铸件用化学成分S<0.12%,P<0.15%,并需孕育处理。

  3、整体结构合理,加强筋厚度均匀一致,内筋厚度不小于50mm。

  4、平台加工面粗糙度6.3。平台精度按3级要求制造。平台图纸标注形位公差。

  5、平台应方便的进行二次灌浆,二次灌浆应全范围充满内腔。

  6、铸件应进行二次时效处理,其中毛坯成型后一次人工时效处理、粗刨后一次自然时效处理,自然时效时间为4个月,保证消除内应力,长期使用不变形。

  7、铸件内、外部不允许有疏松、砂眼、气孔、夹渣、裂纹等铸造缺陷,平台不加工部位 清除型砂及毛刺,各锐边修圆,加工面涂防锈油。

  8、设有吊装孔及接地螺孔(不小于M12)。

  9、铸铁平台使用寿命不小于30年,在使用年限内如出现移位、变形、地脚螺栓断裂等质量问题所造成的一切损失,均由投标方负责。

  10、毛坯外形尺寸只允许加大不允许减小。

  11、铸件全部要进行退火处理,退火工艺要求:退火温度 500℃~550℃,加温速度 ≤50~100℃,保温时间 3~5小时,冷却速度 ≤50℃,出炉 200℃以下出炉、空冷。

  12、平台结构:箱型筋板式结构,底部设有加强筋,承重力强,抗撞击;

  13、焊接平台现货规格有:1000×750 、1000×1000 、1000×1200 、1000×1500 、1000×2000 、1500×2000 、1500×2500 、1500×3000 、2000×3000 、2000×4000 、2500×3000 、2000×4500 、2000×5000 、2000×6000 、3000×6000 以上规格即订即发货,其它规格也可订做。
