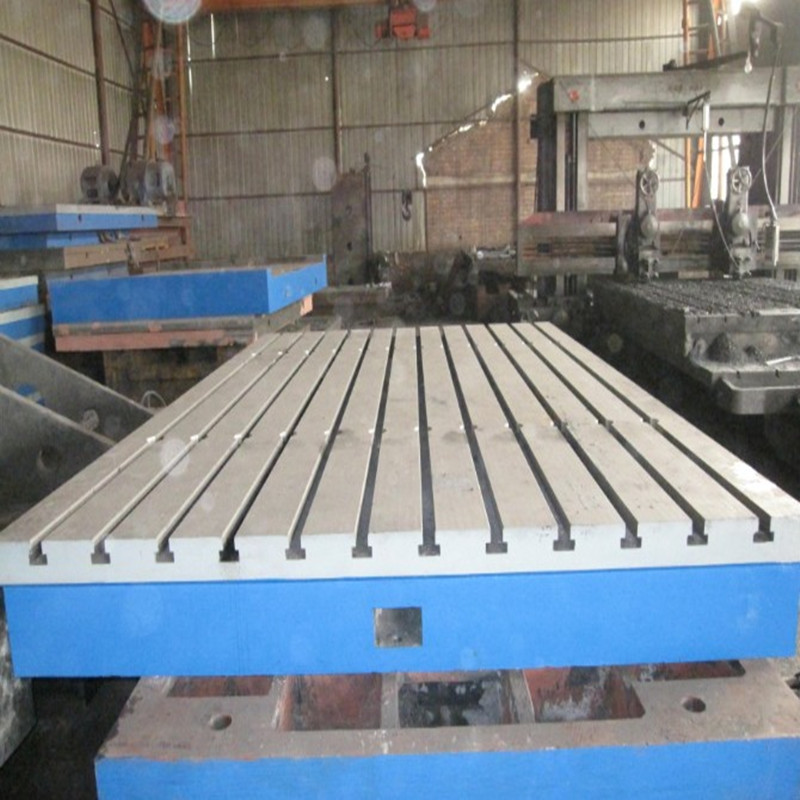

T型槽测功机底板,电机基础实验平台装备的技术要求

  T型槽测功机底板,电机基础实验平台属于铸铁平台中的一种。适用于各种检测,试验工作,精密测量用的基准平面;用于机械检验测量基准;检查零件的尺寸精度或形位偏差,并作紧密划线,铸铁地板可做成振动试验台,在机械制造中也是不可缺少的基本工具,通常做成箱体式,正方形,圆形,长方形等形状,结构分为箱型、双围型、单围型。

  1、材质要求:优质高强度灰口铸铁HT250-300,工作面硬度为HB200-240,经过两次人工退火600℃-700℃,完全去除内应力。该产品的精度稳定,耐磨性能好。

  2、规格要求:1000×1000—3000×6000(大于此规格的试验平台可以拼接制造;异型规格可按图纸订做)。

  3、精度要求:按国家标准计量检定规程执行,根据客户要求可加工为2级、3级、精刨。

  4、表面处理要求:工作面机床加工T型槽,也可带螺栓孔。表面采用人工铲刮保证平面精度。非加工面去除型砂,并涂上防锈漆.

  5、技术要求:

  1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。

  2、平板的铸造表面应清除型砂且平整,涂漆牢固。

  3、精度登记为0级-3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的间距应不小于80mm。

  4、平板应采用优质细密的灰口铸铁或合金等材料制造,其工作面硬度应为170-220HB。

  5、平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra的最大允许值为5um。

  6、平面度公差见表2的规定。

  7、采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定:或者25mm×25mm正方形面积的接触点数见表3的规定,且任意25mm×25mm中的接触点数之间应不大于5点。

  T型槽测功机底板,电机基础实验平台http://www.hbtclj.com在使用时要先进行安装调试,然后才可以使用。在没有安装调试合格的电机基础实验平台上工作是没有意义的工作,非专业人员的安装调试平板是违规的操作,有可能损坏结构,甚至会造成平板变形,使之损坏,无法使用。所以使用前,我们要有专业的工作人员进行平板的安装调试。非专业人员的安装调试是违规的操作,要绝对不可以采用。

T型槽测功机底板,电机基础实验平台,T型槽平台
