铸铁电机试验平台

　　电机试验平台的生产标准:按 GB7947-1999标准制造。

　　电机试验平台的形状结构 点:其工作面外形分为长方形、正方形或圆形，工作面上可加工V形、T形、U形槽和圆孔、长孔等用以不同试验工作需要

　　电机试验平台简介及用途：试验平台在检定或精密测试中一般用作基准定位面。试验平台适用于以涂色法实验工件表面平面度，或作为实验工作的辅助工具。

　　电机试验平台工作面中央每施加N(N=.kgf)载荷，平板挠度应不超过 m。试验时，各级平板的挠度值应不超过级平板平面度公差值的一半。各种规格的实验平台，在工作面中央的集中载荷区域，施加的额定载荷以及允许挠度值具体指标。

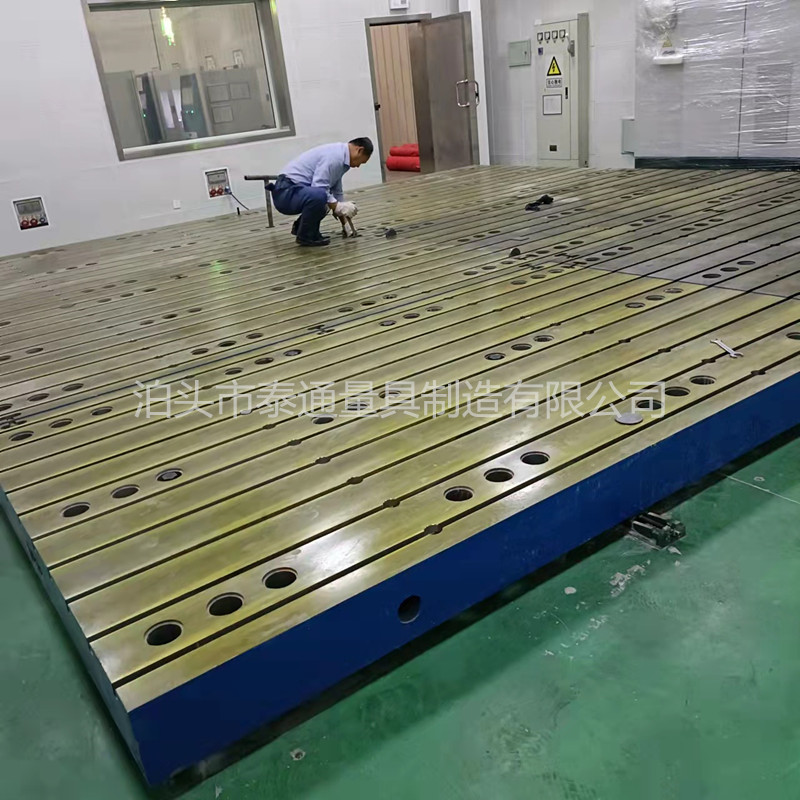

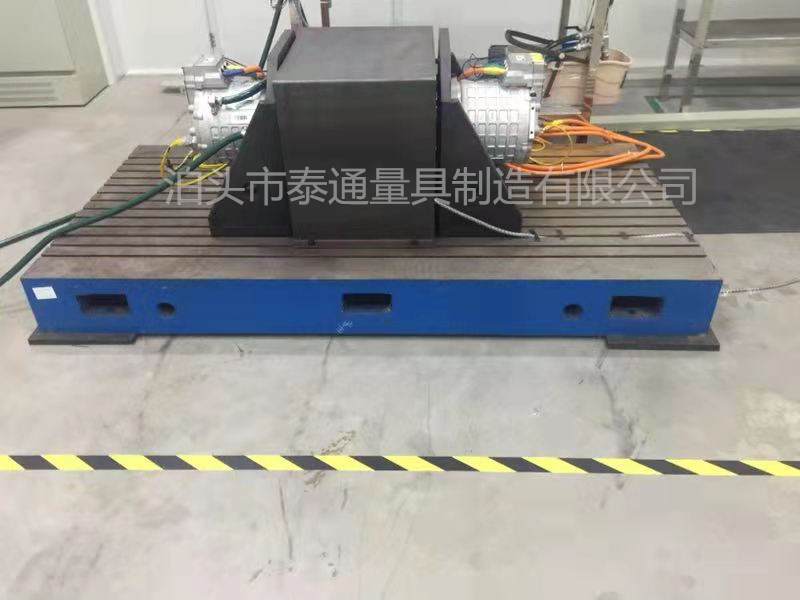

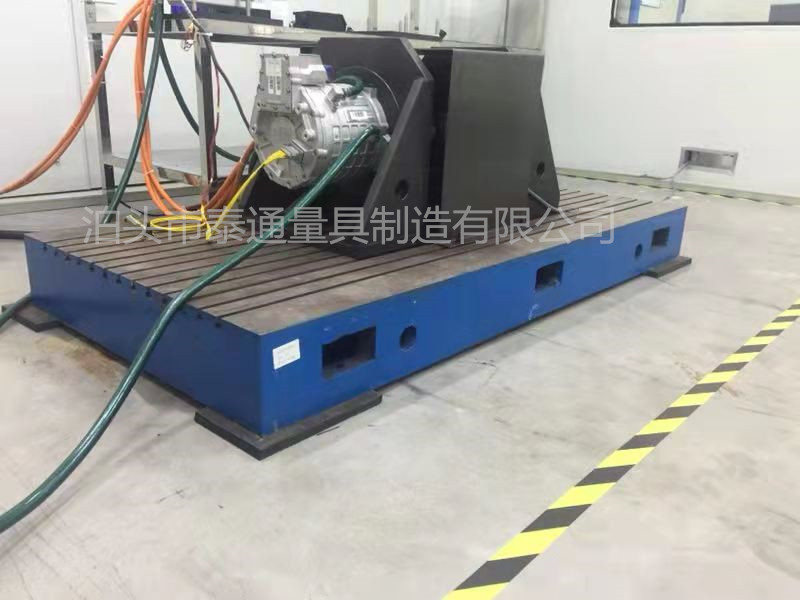

　　电机试验平台，铸铁电机试验平板，试验工作台主要用于机械、电机、发动机的动力实验，具有较好的平面稳定性和韧性。表面带有T型槽及螺栓孔，可以用来固定实验设备。

　　一、电机试验平台材质： 高强度灰口铸铁HT250-300，工作面硬度为HB200-240，经过两次人工退火600℃-700℃，完全去除内应力。该产品的精度稳定，耐磨性能好。

　　二、电机试验平台表面处理：工作面机床加工T型槽，也可带螺栓孔。表面采用人工铲刮保证平面精度。非加工面去除型砂，并涂上防锈漆。

　　三、电机试验平台技术要求：

　　1、电机试验平台工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。

　　2、电机试验平台铸造表面应清除型砂且平整，涂漆牢固。

　　3、电机试验平台精度登记为0级-3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的间距应不小于80mm。

　　4、电机试验平台应采用 细密的灰口铸铁或合金等材料制造，其工作面硬度应为170-220HB。

　　5、电机试验平台工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra的 允许值为5um。

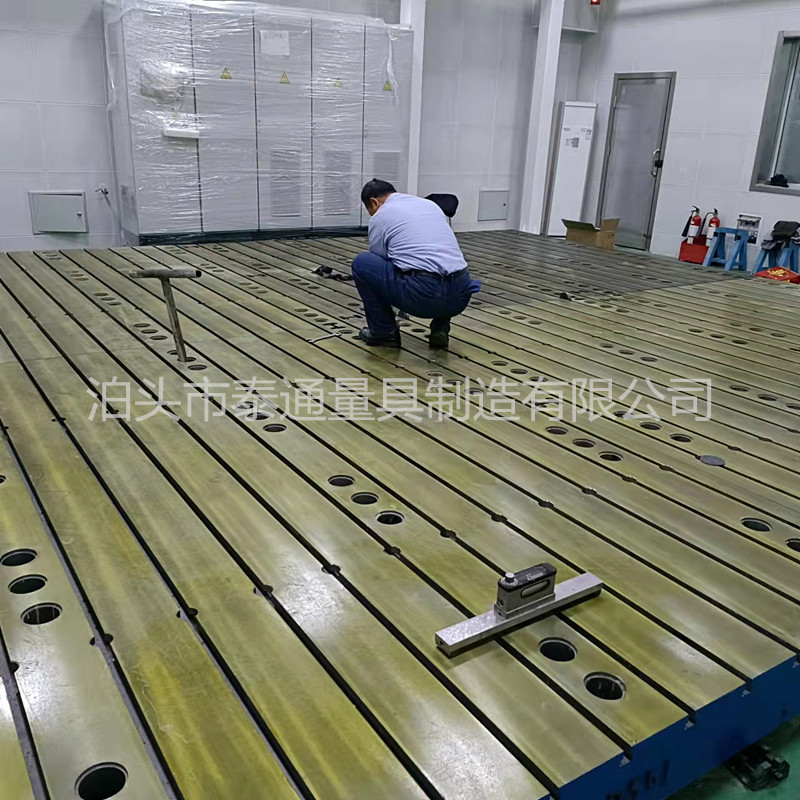

　　6、电机试验平台工作面采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定：或者按25mm×25mm正方形面积的接触点数见表3的规定，且任意25mm×25mm中的接触点数之间应不大于5点。

　　四、电机试验平台规格( 殊规格可按用户要求定做)

　　1000×1000mm ;1500×1000 mm;2000×1000 mm;

　　2000×1500 mm;3000×1500 mm;3000×2000 mm;

　　4000×2000 mm;4000×2500 mm;4000×3000 mm;

　　5000×2000 mm;5000×2500 mm;5000×3000 mm;

　　6000×2000 mm;6000×2500 mm;6000×3000 mm;

　　8000×3000 mm….。
